设备介绍
SoC: 晶晨S905x
CPU：四核 ARM Cortex-A53，主频1.5GHz
GPU：Mali-450 MP3，最高主频750MHz
内存控制器：DDR3/4，最大支持2GB内存
RAM: 1G
由于内存控制器限制,最大可扩容到2G
最佳改装方案为增配原机同型号内存颗粒的512*4 的2G版,型号为：K4B4G1646E-BCMA DDR3 FBGA96Ball
ROM: 8G
原机为8g存储EMMC 替换型号可以使用
KLMCG4JENB-B041 BGA153球 EMMC 5.1 64GB
SATA芯片: JMS56X
支持RAID0和RAID1,具体怎么切换还没研究明白
前期准备
硬件清单
Windows电脑一台
感觉有点废话,可你不能保证有人妄图使用Android手机来完成这一切;)
实话实说,除了Amlogic USB Burning Tool需要Windows电脑,其他的在Linux上也可以完成,而且更舒服,除了强刷ATV6之外的步骤,
我使用的都是DeepinV20(Linux)进行的操作,同样的步骤在Windows中使用Windows Terminal也可以完成
Type-C数据线一根
必须保证可以传输数据的数据线,不能是仅充电的充电线
U盘或SD卡一个
推荐使用4GB或以上的容量
键盘一把
无线键盘和有线键盘均可,不能用蓝牙键盘
显示器+HDMI数据线
在初始化设备时,必须连接到显示器
软件清单
Amlogic USB Burning Tool
可以自行下载安装,或者在下面的下载清单中下载安装
USB烧录工具
可以自行下载安装,或者在下面的下载清单中下载安装
SSH工具
可使用FinalShell或者Windows Terminal
我大部分操作是在DeepinV20中完成的,不过也同样适用于Windows终端
下载清单
百度网盘: https://pan.baidu.com/s/1H25OAJroaL6NLYSUQ2pK5w?pwd=19sm
天翼云盘:https://cloud.189.cn/web/share?code=ZvuUNneA3yuq （访问码：9qot）
文件名: Amlogic USB Burning Tool v3.1.0.exe
这里提供了两个工具
软件名 | 说明 | 下载地址 |
| balenaEtcher | 推荐,用这个演示 | https://github.com/balena-io/etcher/releases |
| rufus | 推荐 | https://rufus.ie/downloads/ | rufus-3.22 |
| win32diskimager | 不推荐,在百度网盘里 | 文件名 : win32diskimager.exe |
文件名: ATV6.img
DTB文件(不使用OLED可选/使用OLED必选)
文件名: boot/meson-gxl-s905x-cumebox.dtb
用于正确加载OLED显示器 源文件可以在GITHUB上找到: 项cm9vdA/build-linux目的boot/dts/amlogic/mainline/目录下 感谢作者: 長風掠影
BIN文件(可选)
文件名: boot/u-boot-cm2-b.bin
源文件可以在GITHUB上找到: 7Ji/u-boot 感谢作者: 7Ji
这里提供了3个APP
| APP文件 | 说明 |
| 切换卡载系统/LibreELEC.apk | 推荐使用 |
| 切换卡载系统/HybridELEC重启工具.apk | 推荐使用 |
| 切换卡载系统/卡载系统.apk | 不推荐,如果要使用,选择新司机模式 |
风扇控制
共有三个文件
| 脚本名 | 功能 |
| fan.heat | 获取主板(CPU)温度,单位摄氏度 |
| fan.on | 启动风扇 |
| fan.off | 关闭风扇 |
刷入ATV6
这一步如果你没看懂我的操作,那么你可以参考矿渣论坛的帖子 全网首发——私家云2代刷机ATV6.0教程
0. 吐槽
由于我买的是比特米盒,其服务器已经停止服务,所以没法进系统,所以只能强刷ATV6才能进行其他操作
如果你你的设备可以正常进入系统,那么可以直接跳过刷入ATV6这一步
1. 先期准备
拔下盒子上所有储存设备
将盒子与显示器使用HDMI电缆进行连接
将Type-C数据线的Type-A头(大头)插到电脑的USB口上,此时Type-C端不要插到盒子上
右键以管理员身份打开Amlogic USB Burning Tool
2. 进入刷机模式
如果方法一无效,那么使用方法二
方法1: 直接开干
将数据线插到Type-C口上
插入电源
稍等片刻
观察Amlogic USB Burning Tool中是否有识别到设备
如果识别到设备,那么转跳到下一个步骤
如果没有识别到设备,并且重试多次依然无法识别,那么你可以尝试使用方法二进入刷机模式
方法2: 短接进入刷机模式

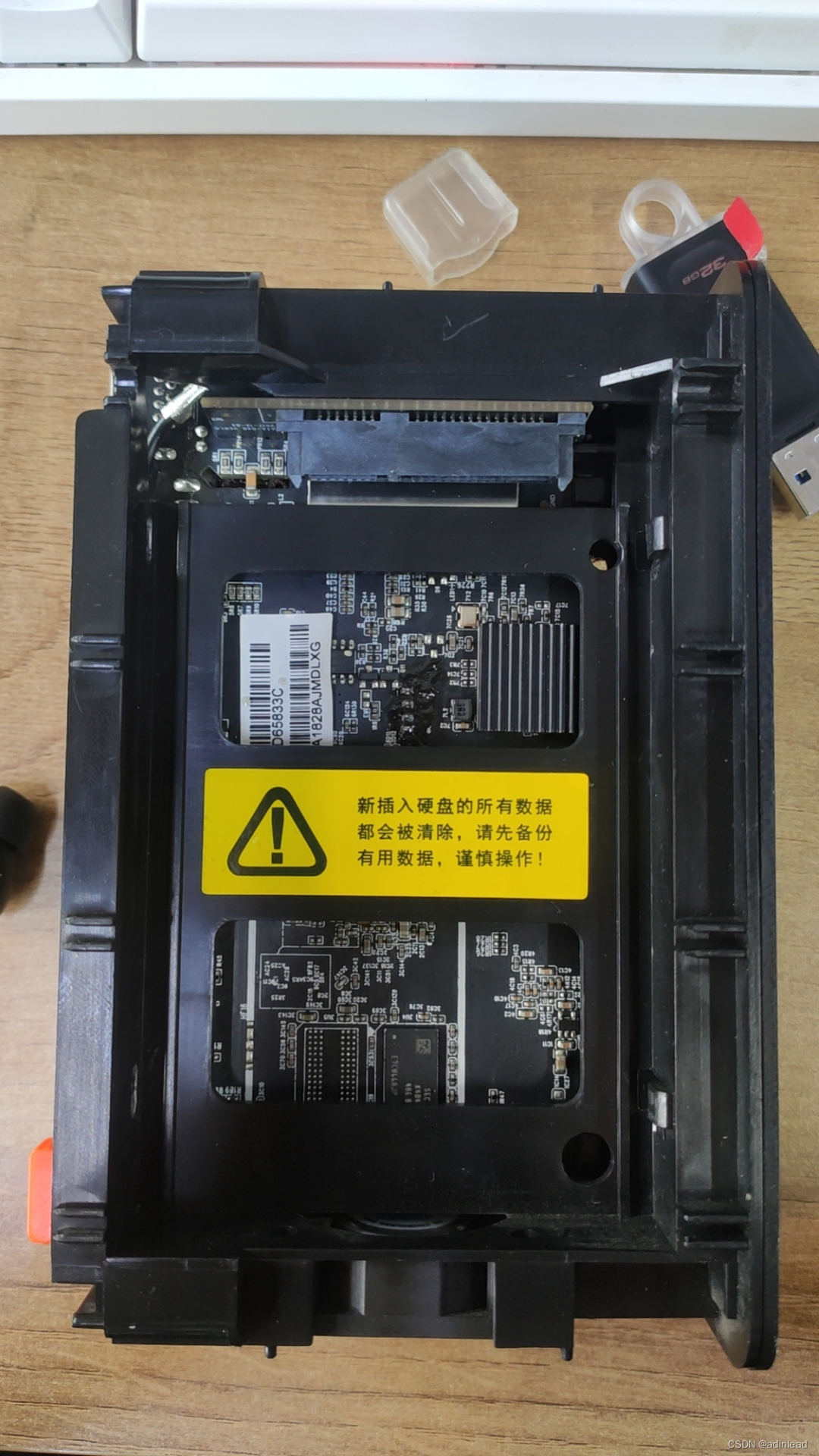

拆开后盖,取出机器,倒置机器,使有风扇插口的那一面朝下

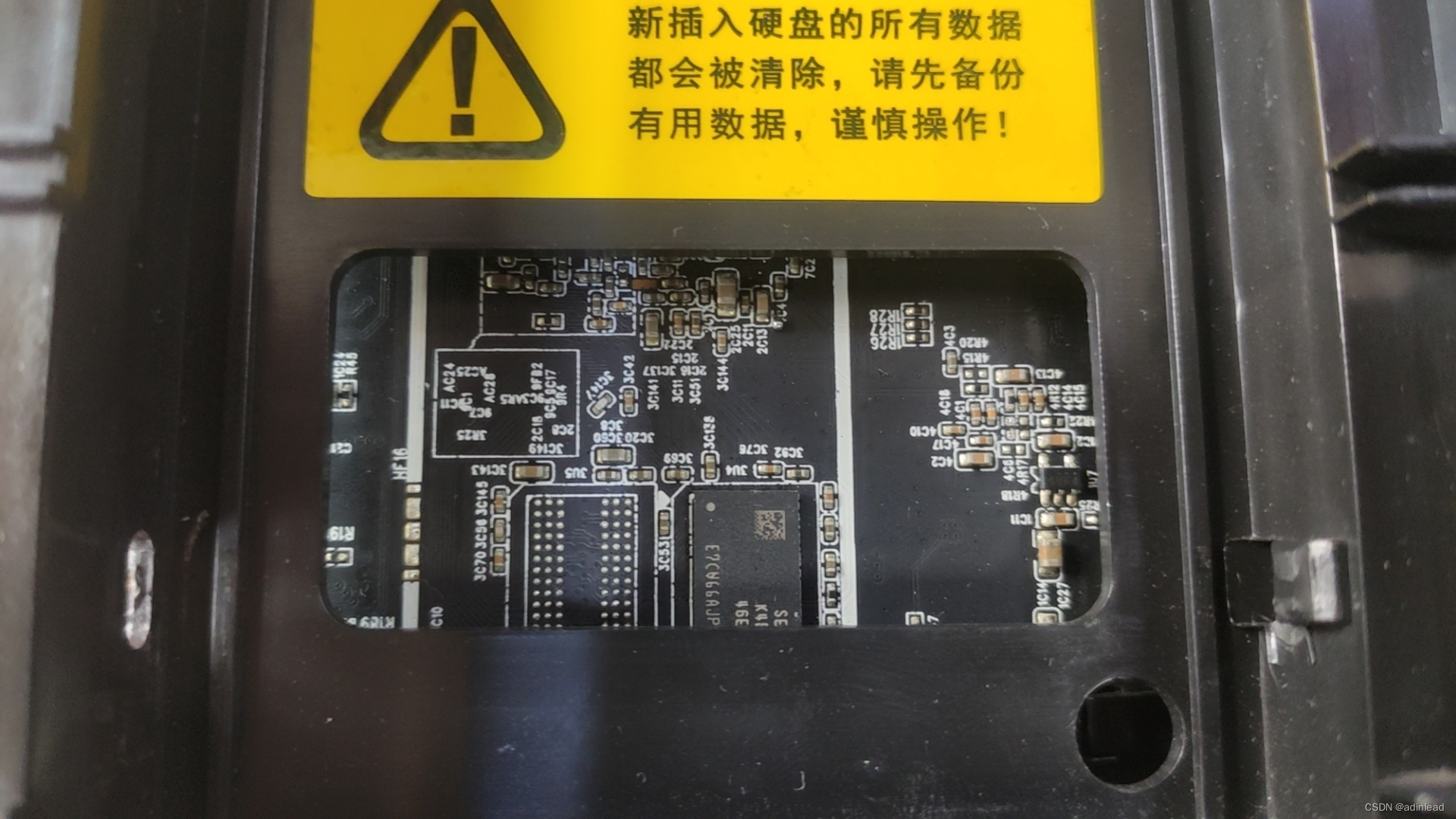

从下方窗口右侧(警告语下方右侧),找到短接点

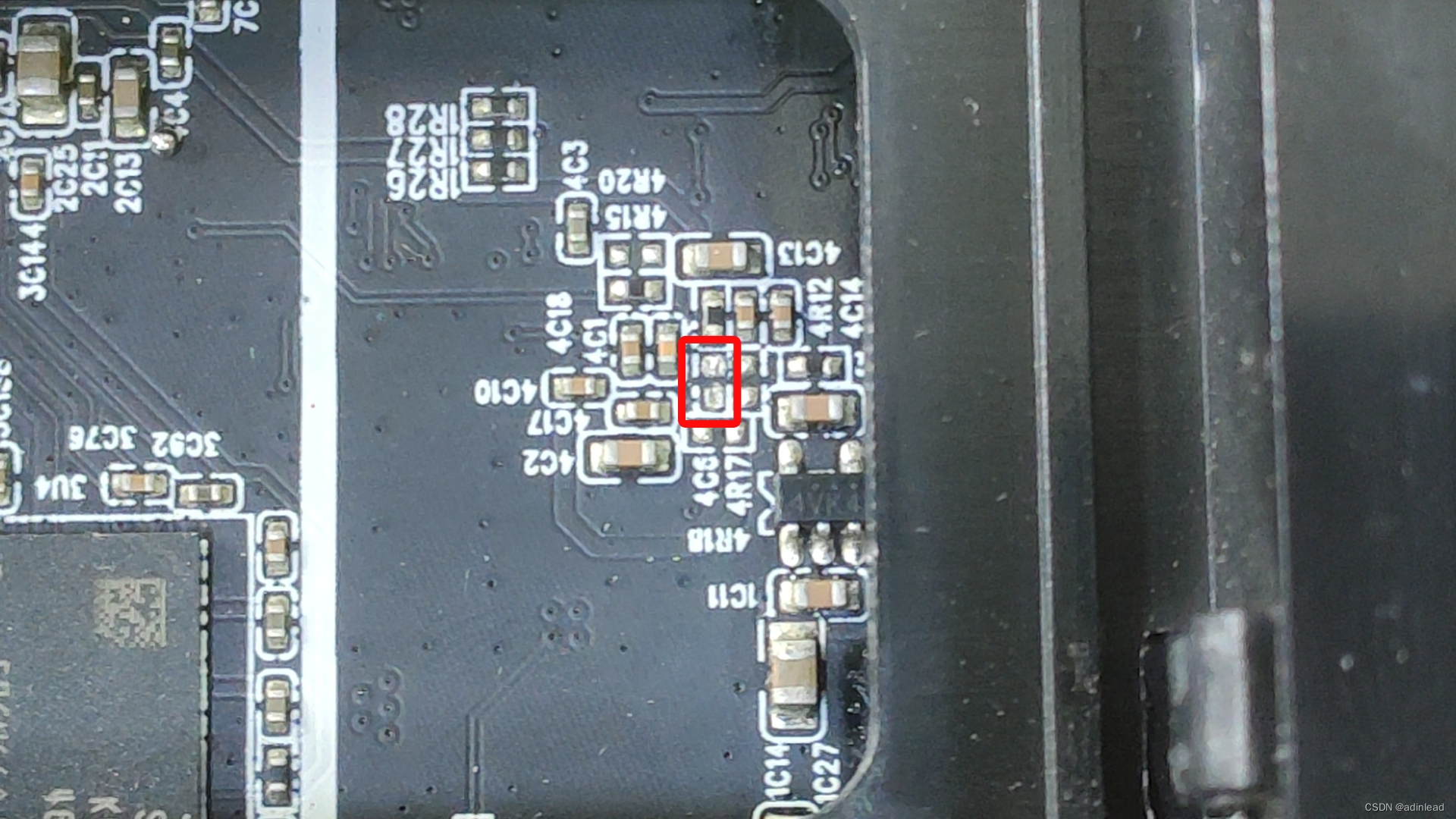

短接下图中的两个触点
此时主板上的文字是倒的,这时正常的
插入电源
看到主板上方闪光后,或者LED灯颜色变化后,或者屏幕有输出信号后,松开短接,插入USB线缆
稍等片刻
观察Amlogic USB Burning Tool中是否有识别到设备
如果识别到设备,那么转跳到下一个步骤
如果没有识别到设备,并且重试多次依然无法识别,那么你可以去矿渣论坛或者恩山无线找一下解决办法

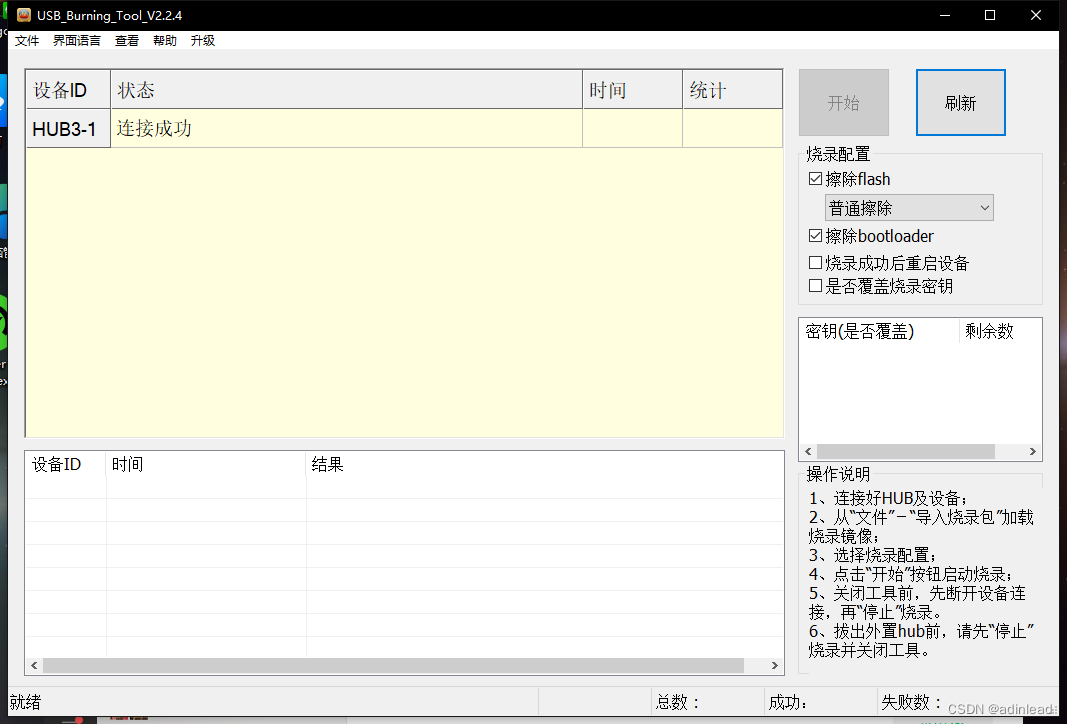

成功后效果如下图
3.1 刷入ATV6
使用 Amlogic USB Burning Tool刷入ATV6.img
文件 -> 导入烧录包 -> 选择下载好的ATV6.img

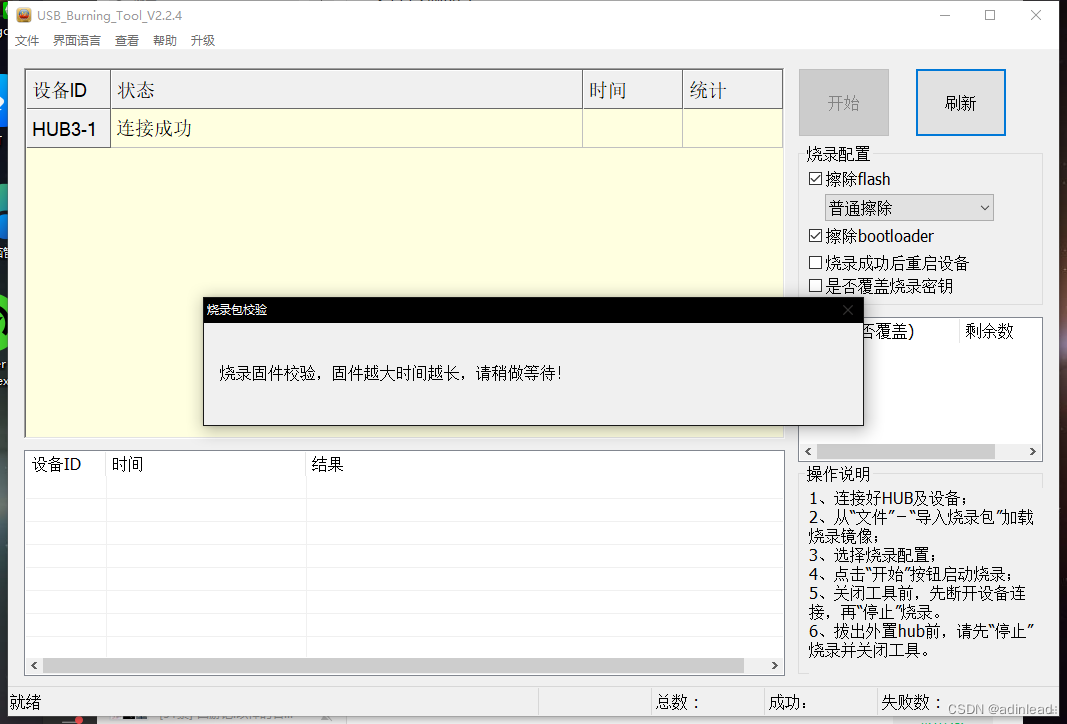

等待校验完成
点击开始按钮
3.2 初始化ATV6.0

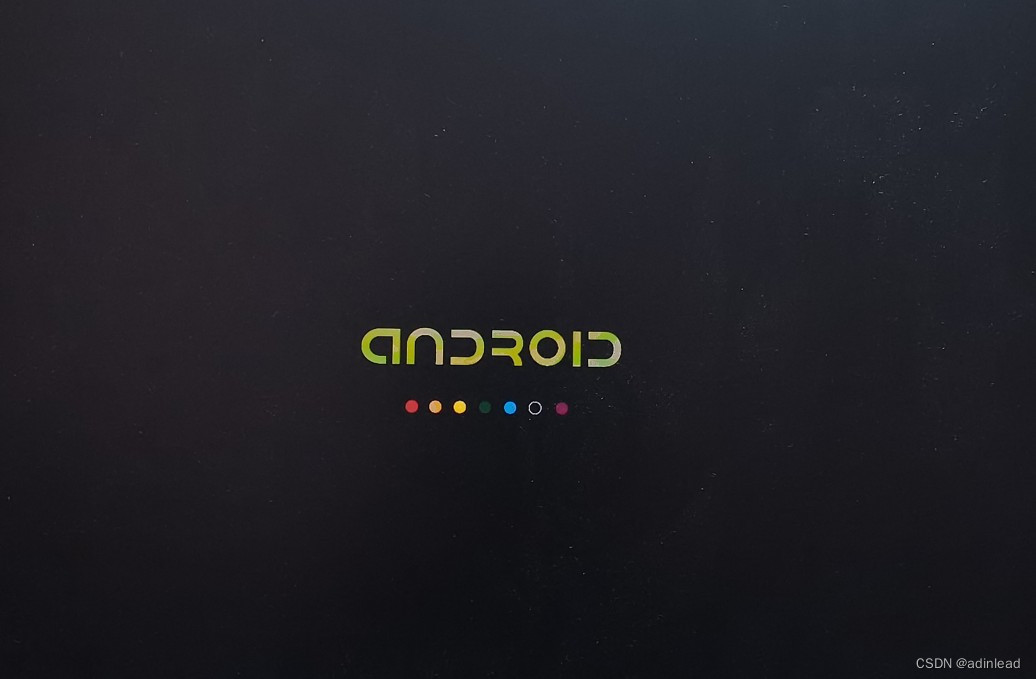

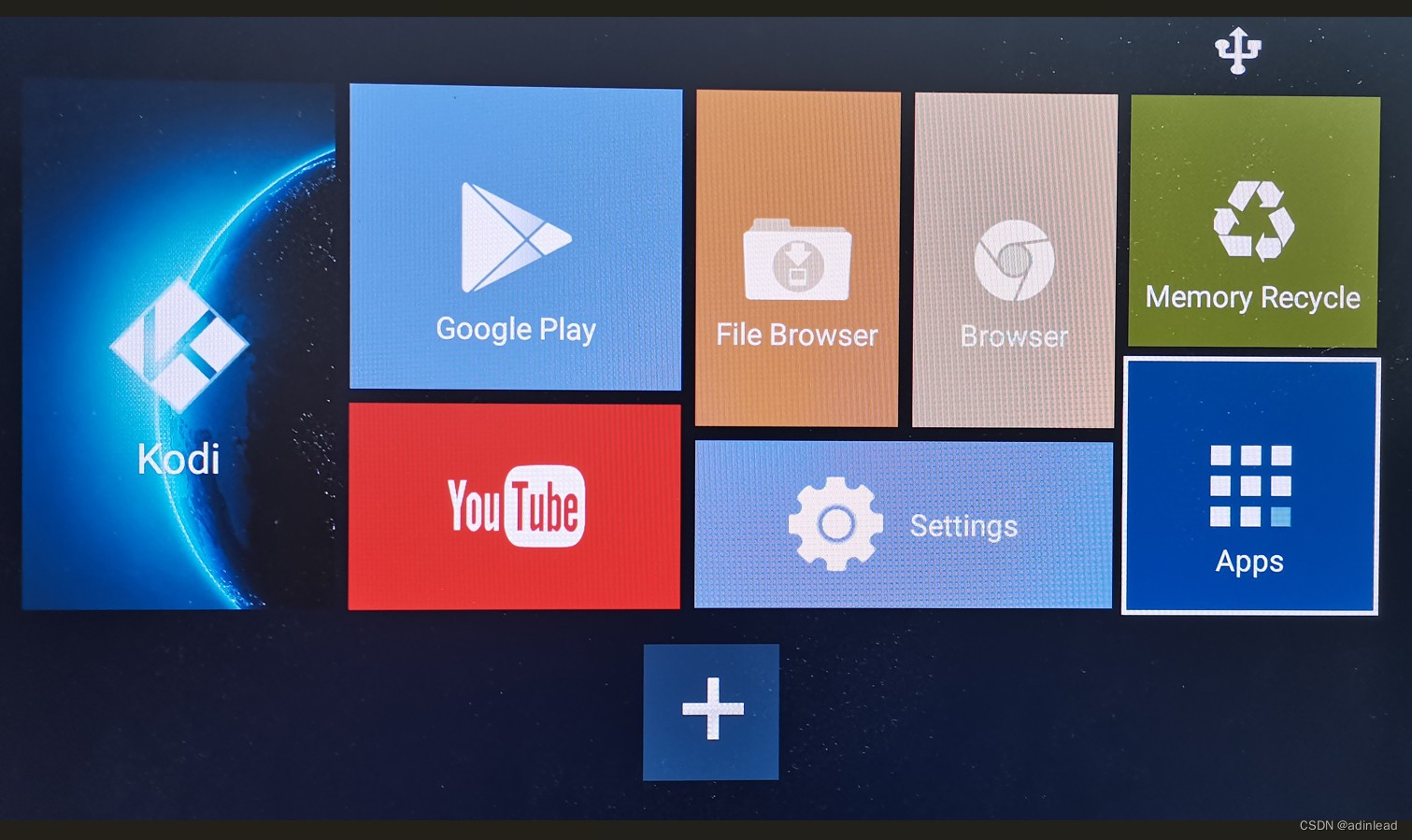

进度条到头后，拔下数据线，并重新拔插电源线，即可进入ATV6.0
注意！首次进入ATV6.0界面可能需要等待很长时间，我第一次进入时初始化了将近半个小时，所以一定要有耐心，只要进度条还在转，就不要拔电源！
介于初始化时间长，可以趁此机会制作Armbian启动盘，拿出你准备好的SD卡或者U盘，先去看步骤4
3.3 安装高级引导工具
在百度网盘的全部文件>私家云>切换卡载系统中有三个引导工具，首推HybridELEC
安装完成后进入引导工具，选择从SD卡启动，这时会跳出ROOT授权，选择允许
4. 制作启动盘
将U盘或者SD卡插入电脑，打开balenaEtcher
「未完待续」
本人的盒子在制作教程的过程中，EMMC坏掉了，苦于老婆给的零花钱不多，近期无法购买第二个，所以随缘更新吧 : (
资料下载：
文章涉及资料：https://pan.baidu.com/s/1H25OAJroaL6NLYSUQ2pK5w?pwd=19sm
参考资料:
————————————————
原文链接：https://blog.csdn.net/adinlead/article/details/130122468
